拨码开关

贴片开关系列(EP series)

产品间距

2.54mm

产品寿命长,使用方便等特点;

DIP开关分为平拨,侧拨;

盖子样式和颜色有多种可提供选择,下板方式为180度直和90度折弯类型。

产品详情

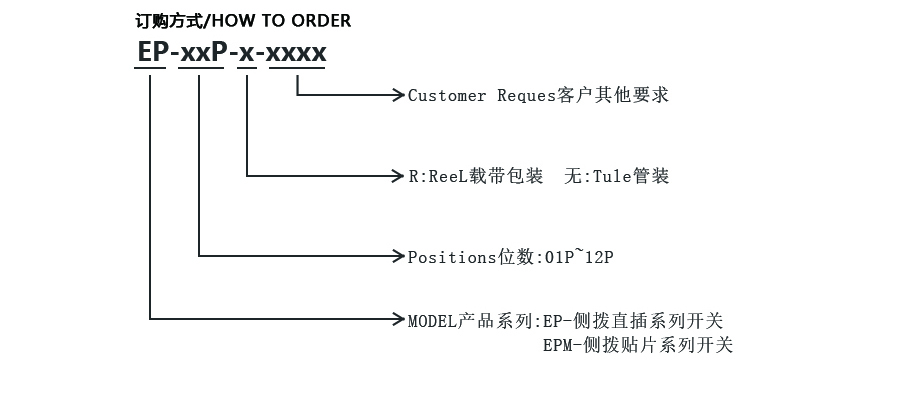

贴片开关系列

贴片开关系列


材质说明(Materials)


拨柄(Button)

PA46 UL 94V-0 白色(white)

盖板(Cover)

PA9T UL 94V-0 黑色(Black)

本体(Base)

PA9T UL 94V-0 黑色(Black)

端子(Terminal)

磷青铜,镀金(Copper Alloy with Gold Plated)

弹片触点(Movable Contact)

铍青铜,镀金(Beryllium copper Alloy with Gold Plated)

性能说明(Specifications)

额定电流(Contact Rating)

常开关状态下(Switching)

25mA,24VDC

不常开关状下(Non-Switching)

100mA,50VDC

接触电阻(Contact Resistance)

初始值(lnitial)

50mΩ Max

测试后(After Life Text)

100mΩ Max

绝缘电阻(Insulation Resistance)100MΩ Min at 500VAC
耐压(Dielectric Strength)500VAC/1  minute
拨动力(Operating Force)1000g Max
拨动行程(Stroke)2.2mm
机械寿命(Mechanical Life)5000 cycles
电气寿命(Electrical Life)3000 cycles
使用温度(Operation Temperature)-40℃~+85℃
储存温度(Storage Temperature)-40℃~+85℃
包装资料(Packing)
以上产品皆以IC管或载带形式包装(All DIP Switches are shipped in standar IC tube or rell.)

开关位数

(POLES)

01P
02P03P04P05P06P07P08P09P10P12P

每管数量

(PER TUBE)

11070
50403328
24
21191714

每盒数量

(PER BOX)

38502450
1750
1400
1155
980
840
735
665
595
490

每卷数量

(PER REEL)

1000个/卷(1000 / roll)800个/卷(800/roll)

焊接(Soldering Information)


在所有操作过程前,请保持开关在“off”位置(Keep all switch contacts in their "off"position for all operations)

手工焊接(Hand Soldering)

使用30瓦烙铁控制温度在320℃,焊接时间3秒内

(Soldering iron 30W or under at 320℃ for 3 sec. max)

波峰焊(Wave Soldering)

推荐焊锡温度在250土5℃,3~5秒钟

(Rencommended Solder Temperature at 260℃ max.  5 seconds for IC type)

回流焊(Reflow Soldering)

回流炉最高温度为260℃,温度为240℃时,最长时间不超过20秒

(The maximum temperature of reflow furnace is 260℃,Reflow zone 240° C for 20 seconds)
